Виды и функциональные характеристики трансформаторов
Трансформатор представляет собой электрическую часть, используемую для преобразования напряжения, тока или сопротивления, и является основным оборудованием для передачи и распределения электроэнергии в энергосистеме. Его физическая форма показана на рисунке 1 - 1.

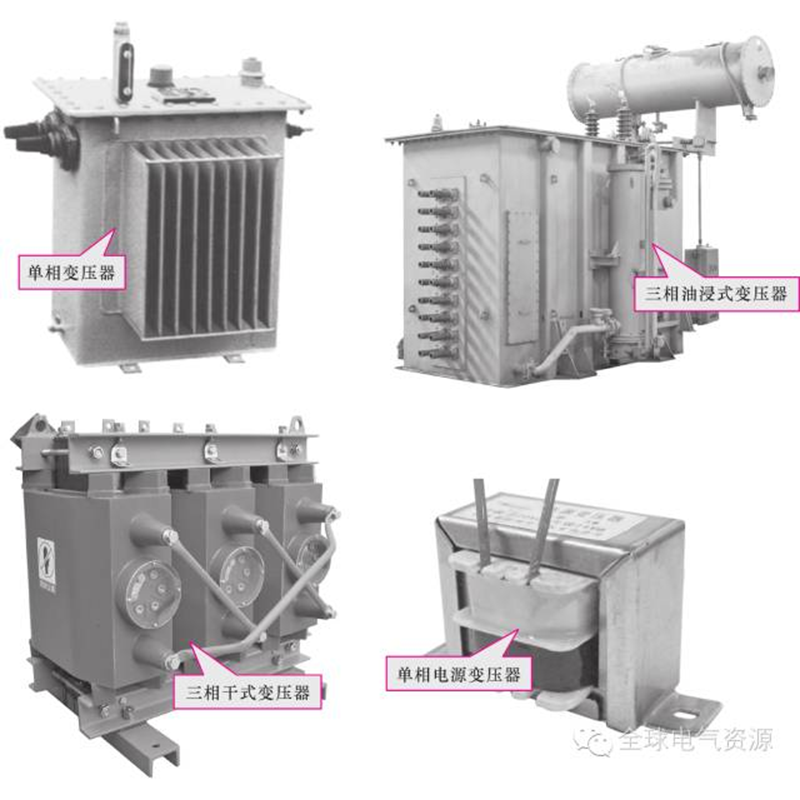

Рисунок 1 - 1 Физическая форма трансформатора
При передаче электроэнергии на большие расстояния трансформаторы могут использоваться для повышения напряжения, исходящего от электростанции, в целях уменьшения потерь при передаче электроэнергии и облегчения передачи электроэнергии на большие расстояния; Там, где используется электричество, трансформатор понижает высокое давление, чтобы обеспечить электрооборудование и пользователей. Существует множество способов классификации трансформаторов, в зависимости от их фазового числа питания, в основном можно разделить на однофазные трансформаторы и трехфазные трансформаторы.
Функциональные характеристики однофазных трансформаторов

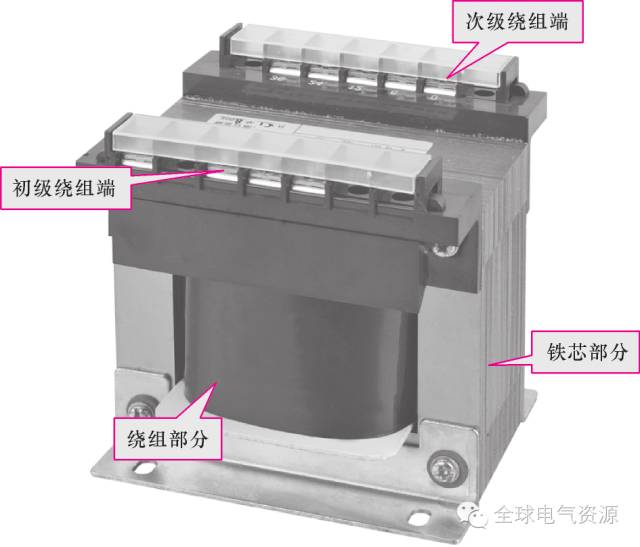

Рисунок 1 - 2 Структурные характеристики однофазных трансформаторов
Однофазный трансформатор представляет собой первичный трансформатор с однофазной обмоткой. Как показано на рисунке 1 - 2, первичные и вторичные обмотки однофазного трансформатора обернуты вокруг сердечника, первичная обмотка является входным концом напряжения переменного тока, а вторичная обмотка - выходным концом напряжения переменного тока. Выходное напряжение вторичной обмотки пропорционально количеству витков катушки.
-
-
-
